Гидравлическая система энергосбережения с сервоприводом

классификация: Продукты промышленной автоматизации

TECHMATION CO., LTD.

Страна: Taiwan

Телефон: 886-3-5553111

факс: 886-3-5555339

Контактное лицо: Yvonne

Запрос сейчас

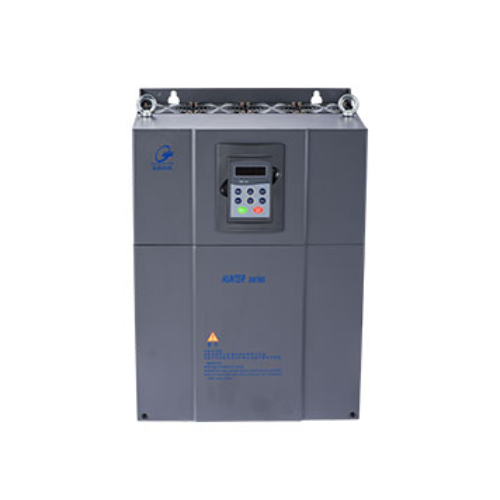

Драйвер серии ID680

Характеристика продукта ：

1. Оснащен светодиодной панелью управления, чтобы сделать отладку и обслуживание более удобными и быстрыми;
2. Более удобное согласование высокого и низкого уровня логики ввода / вывода;
3. Реактивное сопротивление постоянного тока встроено в спецификации выше 37 кВт, чтобы снизить частоту отказов вождения, вызванных искажением сети.

Спецификация параметра

Характеристики продукта
Модель продукта	Входное напряжение / В	Выходная мощность / кВт	Номинальный ток / А
1BX_ID680K1F3	Трехфазный	11	25
1BX_ID680K5F3	390 ~ 480	15	32
1BX_ID680K8F3	（± 10%）	18,5	37
1BX_ID680J2F3		22	45
1BX_ID680I0F3		30	60
1BX_ID680I7F3		37	75
1BX_ID680H5F3		45	91
1BX_ID680G5F3		55	112
1BX_ID680E5F3		75	150
1BX_ID680C0F3		93	176

Технические параметры
Функциональное описание	Указатели спецификаций
Входная мощность	Входное напряжение (В)	3 фазы переменного тока 220 В ~ 480 В
	Входящий ток (A)	См. Рейтинг
	Входящая частота (Гц)	50 Гц или 60 Гц ， допустимый диапазон частот 47 ~ 63 Гц
Выходная мощность	Выходное напряжение (В)	0 ~ 480 В
	Выходное напряжение （A）	См. Рейтинг
	Исходящая частота (кВт)	См. Рейтинг
Производительность контроля	Максимальная выходная частота	300 Гц
	Метод контроля	Закрыть векторный цикл
	Тип двигателя	Синхронный двигатель с постоянными магнитами
	Режим управления	Режим термопластавтомата, скоростной режим
	Тип инструкции по давлению	Аналоговая инструкция (DC0 ~ 10 В)
	FDEM	Аналоговая инструкция (DC0 ~ 10 В)
Периферийный интерфейс	Аналоговый вход	3 способа ， DC0 ~ 10 В
	Аналоговый выход	2 способа ， DC0 ~ 10 В
	Цифровой ввод количества переключения	5 способов ， Максимальная частота 1 кГц ， Внутреннее сопротивление: 3,3 кОм ；
	Релейный выход	3 способа (1-й способ открыть / закрыть, 2-й путь открыть)
		Емкость контактов ： 3A / AC250V ， 1A / DC30V
Защитная функция	19 видов функций защиты от неисправностей: перегрузка по току, перенапряжение, пониженное напряжение, перегрев, потеря фазы, перегрузка и другие функции защиты
Коммуникационная функция	RS485 ， максимум 32 узла; Связь CAN, максимум 255 узлов
Другие	Монтаж	Поддерживается настенный и фланцевый монтаж.
	Рабочая температура окружающей среды	-10 ~ 50 ℃ снижение более 40 ℃
	Уровень защиты	IP20
	Режим охлаждения	Принудительное охлаждение
	Место работы
	Высота
	Температура
	Вибрация
	Температура хранилища

Драйвер серии DE688

Характеристика продукта ：

1. Реализуйте связь, быстрое переключение с отслеживанием и сосуществование нескольких режимов управления;
2. Использование NET / CAN и других методов связи для установления цифровой связи с компьютером верхнего уровня обеспечивает более точное управление и более удобную работу.
3, с коротким замыканием, перегрузкой по току, перенапряжением, пониженным напряжением и другими функциями защиты.
4. Связь с сервоприводом через NET, изменение параметров драйвера через интерфейс HMI, отладка или ремонт с помощью программного обеспечения мобильного телефона.

Спецификация параметра

Характеристики продукта
Модель продукта	Входное напряжение / В	Выходная мощность / кВт	Номинальный ток / А
1BX_DE688K1F3	Трехфазный	11	25
1BX_DE688K5F3	390 ~ 480	15	32
1BX_DE688K8F3	（± 10%）	18,5	37
1BX_DE688J2F3		22	45
1BX_DE688I0F3		30	60
1BX_DE688I7F3		37	75
1BX_DE688H5F3		45	91
1BX_DE688G5F3		55	112
1BX_DE688E5F3		75	150
1BX_DE688C0F3		90	176

Технические параметры
Функциональное описание	Указатели спецификаций
Входная мощность	Входное напряжение (В)	Трехфазный 380 В; Напряжение продолжает колебаться на плюс ± 10%.
	Входящий ток (A)	См. Рейтинг
	Входящая частота (Гц)	50 Гц или 60 Гц ， допустимый диапазон частот ± 5%
Выходная мощность	Выходное напряжение (В)	0 ~ 380 В
	Выходное напряжение （A）	См. Таблицу выше
	Исходящая частота (кВт)	См. Таблицу выше
Производительность контроля	Максимальная выходная частота
	Метод контроля	Векторное управление
	Тип двигателя	Синхронный двигатель с постоянными магнитами
	Режим управления	Синхронный двигатель с постоянными магнитами
	Тип инструкции по давлению	Аналоговая инструкция (DC0 ~ 10 В)
	FDEM	Аналоговая инструкция (DC0 ~ 10 В)
Периферийный интерфейс	Аналоговый вход	3 способа ， DC0 ~ 10 В
	Аналоговый выход	2 способа ， DC0 ~ 10 В
	Цифровой ввод количества переключения	6 способов
	Релейный выход	6 способов
Защитная функция	Защита от короткого замыкания, защита от перегрузки по току, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева, защита от перегрузки
Коммуникационная функция	Связь CAN, E_NET
Другие	Монтаж	Поддерживается настенный и фланцевый монтаж.
	Рабочая температура окружающей среды	-10 ~ 50 ℃ снижение мощности при 40 ℃ ~ 50 ℃
	Уровень защиты	IP20
	Режим охлаждения	Принудительное охлаждение
	Место работы	В помещении, без прямых солнечных лучей, пыли, агрессивных газов, горючих газов, масляного тумана, водяного пара, капающей воды или соли и т. Д.
	Высота	Ниже 1000 метров и ниже 1000 метров величина уменьшения должна составлять 1% для каждого увеличения на 100 метров.
	Температура	5% ~ 95% относительной влажности, без конденсации
	Вибрация	＜ 4,9 м / с2 (0,5 Гбит / с)
	Температура хранилища	-40 ℃ ~ + 70 ℃

Драйверы серии SIEMENS

Драйверы Siemens ：
Включает блок управления CU305, модуль преобразования кодировщика SMC10 и силовой модуль PM340 ；

Модуль блока управления CU305 CAN Функция ：
Одноосный сервоконтроллер с силовым модулем PM340.

Набор модулей преобразования кодировщика SMC10 Функция ：

Когда двигатель не имеет интерфейса drive-cliq и ИСПОЛЬЗУЕТ серводвигатель стороннего производителя, требуется модуль SMC10.

Модульный силовой модуль PM340:

Характеристика продукта ：

1. Модуль управления и модуль питания имеют раздельное управление, которое легче поддерживать на плаву:
2, установите векторное управление и сервоуправление в одном, чтобы достичь различных режимов управления свободным переключением
3. Связь CAN и верхний компьютер используются для реализации цифровой связи, и управление более точное.
4. Панель управления BOP делает отладку и обслуживание удобными и быстрыми.

Спецификация параметра

Характеристики продукта
Модель продукта	Выходная мощность	Номинальный ток / А
	/ КВт
6SL3210-1SE21-8UA0	7,5	18
6SL3210-1SE22-5UA0	11	25
6SL3210-1SE23-2UA0	15	32
6SL3210-1SE23-8UA0	18,5	38
6SL3210-1SE24-5UA0	22	45
6SL3210-1SE26-0UA0	30	60
6SL3210-1SE27-5UA0	37	75
6SL3210-1SE31-0UA0	45	90
6SL3210-1SE31-1UA0	55	110
6SL3210-1SE31-5UA0	75	145
6SL3210-1SE31-8UA0	90	178

Технические параметры
Функциональное описание	Индекс спецификации
Входная мощность	Входное напряжение	3 AC 380 ~ 480 В ± 10% （- 15% <1 分钟）
（PM340）	（V）	3 AC 380 ~ 480 В ± 10% （- 15% <1 分钟）
	Входной ток	См. Рейтинг
	（A）	См. Рейтинг
	Входная частота	47 ~ 63 Гц
	（Гц）	47 ~ 63 Гц
Выходная мощность	Выходное напряжение	0 ~ 480 В
（PM340）	（V）	0 ~ 480 В
	Выходной ток	См. Рейтинг
	（A）	См. Рейтинг
	Выходная мощность	См. Рейтинг
	（КВт）	См. Рейтинг
Производительность контроля	Метод контроля	Векторное управление без обратной связи
（CU305）	Тип двигателя	Синхронный двигатель с постоянными магнитами
	Режим управления	Серворежим, векторный режим, управление V / F
	Тип инструкции потока	Аналоговая инструкция (DC 0 ~ 10 В 或 ± 10 В)
Периферийный интерфейс	CU305	DRIVE-CLIQ интерфейс
		PM-IF интерфейс
		BOP20 шпунт
		CAN-шина
		Интерфейс кодировщика каналов
		Аналоговый входной канал
		Цифровой вход
		Цифровой выход
		RS232 интерфейс
		MMC SD
		Интерфейс датчика температуры
	SMC10	DRIVE-CLiQ интерфейс
	SMC10	Интерфейс кодировщика
Функция защиты	Избыточный ток, избыточное давление, пониженное давление, превышение температуры, потеря фазы, перегрузка и т. Д.
Функция связи (CU305)	Связь CAN RS232
Другое (PM340)	Монтаж	Поддерживается настенный и фланцевый монтаж.
	Рабочая температура окружающей среды	0 ~ 40 ° C ， сохраняйте производительность ；> 40 ~ 55 ° C ， см. Кривую производительности
	Уровень защиты	IP20
	Режим охлаждения	В силовой части используется принудительное охлаждение.
	Место работы	В помещении, без прямых солнечных лучей, пыли, агрессивных газов, горючих газов, масляного тумана, водяного пара, капающей воды или соли и т. Д.
	Высота	Ниже 1000 метров и ниже 1000 метров величина уменьшения должна составлять 1% для каждого увеличения на 100 метров.
	Температура	5% ~ 95% относительной влажности, без конденсации
	Вибрация	＜ 4,9 м / с2 (0,5 Гбит / с)
	Температура хранилища	-40 ℃ ~ + 70 ℃

Двигатели серии PHASE

Особенности продукции ：

A) конструкция гильзы пряжки модуля ротора узла ротора с постоянным магнитом с запатентованной технологией обеспечивает механическую фиксацию магнитной стали без клея, значительно повышает эффективность производства, защищает здоровье основных рабочих, устраняет загрязнение окружающей среды, вызванное клеем, и обеспечивает чтобы магнитная сталь не выбрасывалась из двигателя на очень высокой скорости. Магнитная сталь с высокой плотностью, высокой термостойкостью из редкоземельного материала ndfeb, чтобы обеспечить малый размер двигателя, большой крутящий момент, высокую термостойкость, по сравнению с использованием феррита, кобальта и других материалов из магнитной стали, данные показывают, что использование Материал ndfeb из магнитной стали, термостойкость, высокая термостойкость, коррозионная стойкость, чем другие материалы, намного лучше;
B) полая конструкция модуля ротора чашеобразной формы с запатентованной технологией значительно снижает инерцию ротора двигателя и улучшает скорость отклика серводвигателя, особенно подходит для случаев с высокими требованиями к частоте отклика, таких как литьевая машина и военная артиллерийская система;
C) передние и задние подшипники двигателя используют подшипники SKF с высокой точностью и низким коэффициентом трения, импортированные из оригинальной установки, что гарантирует, что двигатель может работать до 10 лет без механических неисправностей без технического обслуживания. Между тем, по сравнению с NSK и другими подшипниками, подшипники SKF превосходят их с точки зрения износостойкости и малого зазора в подшипниках.
D) Все продукты серии серводвигателей feishi с воздушным охлаждением - это стандартные вентиляторы EBM, импортируемые из Германии, которые обладают преимуществами стабильной работы, большого объема воздуха, долгого срока службы, хорошего качества и т. Д., Обеспечивая стабильную работу серводвигателя в целом. и надежный.

Типы фазовых двигателей	Номинальный крутящий момент / Нм	Номинальная скорость / об / мин	Номинальный ток / А	Заявленная мощность / КВт	Постоянная крутящего момента Нм / А	инерция (кгм2)	Пары полюсов
665PA1FB	38,9	2000 г.	18,8	8,7	2.37	0,005	4
665PA2FB	58	2000 г.	24,3	12	2,6	0,007	4
665PA4FB	87	2000 г.	36,7	18,2	2,53	0,009	4
665PA6FA	122	1800	44	23.00	2,9	0,013	4
665PA6FB	135	2000 г.	60,5	28,3	2.37	0,013	4
665PB1FA	165	1800	57,5	31,3	2,87	0,016	4
665PB1FB	175	2000 г.	73,7	36,6	2,53	0,016	4
665PB2FI	195	1700	72,9	35,9	2,98	0,0317	4
665PB2FA	195	1800	78,8	36,7	2,75	0,036	4
665PB3FI	229	1700	92,6	39,4	2,94	0,036	4
665PB3FA	232	1800	105,3	44,1	2,65	0,053	4
665PB3FB	269	2000 г.	121	56	2.37	0,045	4
665PB6FI	304	1700	111	54,1	3,05	0,058	4
665PB4FA	357	1800	159,3	67	2,68	0,061	4

Данные в приведенной выше таблице приведены только для справки, в зависимости от фактических отгруженных продуктов.

Двигатели серии KC

Особенности продукта ：

Малый момент инерции, быстрая скорость отклика, компактная структура, термостойкий постоянный магнит, сильная антимагнитная способность
Низкий уровень шума, низкая вибрация, низкие колебания крутящего момента, плавная работа, высокая точность. Ротор двигателя имеет особую конструкцию и технологию, обеспечивающую надежность работы двигателя на высокой скорости.
Катушка двигателя покрыта вакуумной краской, что значительно повышает влагостойкость двигателя.
Доступны энкодеры с вращающимся трансформатором и с абсолютным значением.
Может адаптироваться к высокой температуре, вибрации, пыли, маслу и другим суровым условиям

Модели двигателей KC	Номинальный крутящий момент / Нм	Номинальная скорость / об / мин	Номинальный ток / А	Номинальная мощность / КВт	Постоянная крутящего момента Нм / А	Inerti а (кгм2)	Пары полюсов
665KC1AB	7.2	2000 г.	3.5	1.5	2.2	0,001	5
665KC1AB	11	2000 г.	5	2.3	2.3	0,001	5
665KK1BB	42	2000 г.	18	8,8	2,5	0,008	4
665KK3BA	66	1800	22,5	12,4	3.0	0,012	4
665KK5BA	89	1800	30	16,8	3.0	0,015	4
665KK7BA	131	1800	45	24,7	3	0,0210	4
665KK9BB	170	2000 г.	65	35,6	2,8	0,027	4
665KL2BB	162,5	2000 г.	65	34	2,8	0,035	4
665KL4BB	250	2000 г.	100	52,4	2,8	0,052	4
665KL6BB	300	2000 г.	120	62,8	2,8	0,069	4

Серия Eckerle

Особенности продукта ：

1) EIPC новая серия новых технологий
2) максимальное рабочее давление 320 бар
3) корпус из алюминиевого сплава
4) может быть многоканальным
5) с компенсацией радиального и осевого давления
6) низкий пульс и стабильное давление обеспечивают стабильную работу и длительный срок службы машины.

Главный параметр
Серия EIPC3
Модель	25	32	40	50	63
Постоянное рабочее давление Бар	250
Максимальное давление Бар	320	320	300	280	210
Мгновенное давление Бар	350	350	325	300	210
Максимальное количество оборотов мин-1	3800	3700	3600	3600	2400
Нормальный оборот мин-1	200-3200	200–3000	100-3200	100–3000	200-2200
Серия EIPC5
Модель	64	80	100
Постоянное рабочее давление Бар	250
Максимальное давление Бар	270
Мгновенное давление Бар	280
Максимальное количество оборотов мин-1	3000	300	300
Нормальный оборот мин-1	100-2800	100-2800	100–2500
Серия EIPC6
Модель	125	160	200
Постоянное рабочее давление Бар	250	250	160
Максимальное давление Бар	280	280	170
Мгновенное давление Бар	300	300	180
Максимальное количество оборотов мин-1	2800	2800	2200
Нормальный оборот мин-1	400–2500	400–2500	400–2000

Характеристики продукта
Шлицевая модель масляного насоса Eckerle	Модель плоского ключа масляного насоса Eckerle	Характеристики
890_EI_0320_RS2_C313	890_EI_0320_RK2_C313	EIPC3-32
890_EI_0400_RS2_C313	890_EI_0400_RK2_C313	EIPC3-40
890_EI_0500_RS2_C313	890_EI_0500_RK2_C313	EIPC3-50
890_EI_0630_RS2_C313	890_EI_0630_RK2_C313	EIPC3-63
890_EI_0640_RS2_C501	/	EIPC5-64
890_EI_0800_RS2_C503	890_EI_0800_RK2_C502	EIPC5-80
890_EI_1000_RS2_C503	890_EI_1000_RK2_C502	EIPC5-100
890_EI_1250_RS2_C621	890_EI_1250_RK2_C601	EIPC6-125
890_EI_1600_RS2_C621	890_EI_1600_RK2_C601	EIPC5-160

SETTIMA серии

Особенности продукта ：

(1) низкий уровень шума и низкая пульсация
(2) небольшая механическая инерция
(3) высокая объемная эффективность
(4) высоковольтный и низкоскоростной зазор.
(5) совместим со всеми шестеренчатыми насосами с внешним зацеплением, простая замена

Основные параметры
Модель	Постоянное давление Бар	Межклеточное давление Бар	Пиковое давление Бар
28	270	280	300
32	250	270	280
40	225	250	270
50	200	250	270
63	250	260	280
75	230	250	270
90	180	240	260
101	230	240	250

Основные характеристики
Модели масляных насосов Settima		Технические характеристики
890_SFM_028_FS2_4701		GR47_T11_28CC
890_SFM_032_FS2_4702		GR47_T15_32CC
890_SFM_040_FS2_4702		GR47_T15_40CC
890_SFM_050_FS2_4702		GR47_T15_50CC
890_SFM_063_FS2_5502		GR55_T14_63CC
890_SFM_075_FS2_5502		GR55_T14_75CC
890_SFM_090_FS2_5502		GR55_T14_90CC
890_SFM_101_FS2_7201		GR72_T17_101CC

Гидравлическая система энергосбережения с сервоприводом

Драйвер серии ID680

Характеристика продукта ：

Спецификация параметра

Драйвер серии DE688

Характеристика продукта ：

Спецификация параметра

Драйверы серии SIEMENS

Драйверы Siemens ： Включает блок управления CU305, модуль преобразования кодировщика SMC10 и силовой модуль PM340 ；

Модуль блока управления CU305 CAN Функция ： Одноосный сервоконтроллер с силовым модулем PM340.

Набор модулей преобразования кодировщика SMC10 Функция ：

Когда двигатель не имеет интерфейса drive-cliq и ИСПОЛЬЗУЕТ серводвигатель стороннего производителя, требуется модуль SMC10.

Модульный силовой модуль PM340:

Характеристика продукта ：

Спецификация параметра

Двигатели серии PHASE

Особенности продукции ：

Двигатели серии KC

Особенности продукта ：

Серия Eckerle

Особенности продукта ：

SETTIMA серии

Особенности продукта ：

Драйверы Siemens ：
Включает блок управления CU305, модуль преобразования кодировщика SMC10 и силовой модуль PM340 ；

Модуль блока управления CU305 CAN Функция ：
Одноосный сервоконтроллер с силовым модулем PM340.
