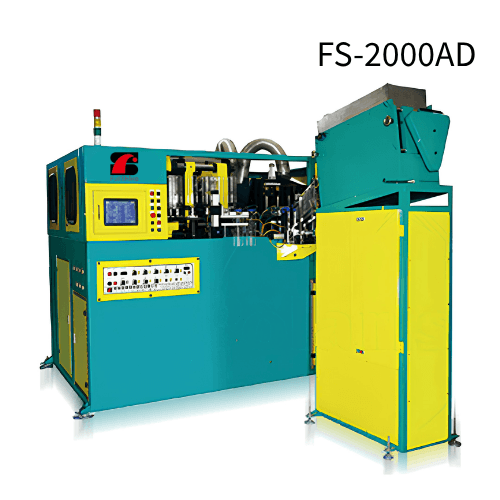

"Our FS-2000AD PET stretch blow molding machine is specially designed for PET bottle manufacturing, the machine is fully automatic production and equipped with 2 cavities blow mold, the max production output is up to 2400 pices per hour.
With high quality, durable components, and excellent cooling system, this machine will incerease efficiency and lower labour cost."
Apply for mineral water bottles,shampoo bottles, and so on
<• Full Shine's PET Stretch Blow Molding Machine is an advanced machine for mass production.>
• От кормовой заготовки до чистовой продувки полностью автоматизированы, массовое производство и затраты на рабочую силу чрезвычайно экономичны.
• Этот аппарат также оснащен сенсорным экраном, позволяющим оператору легко настраивать каждую функцию.
Модель |
FS-2000AD |
Производство продукции |
1600 ~ 2400 |
Количество полостей |
2 |
Ход полости |
114,3 |
Ход зажима |
130 |
Растягивающий ход |
350 |
Зажимная система |
Гидравлический переключатель |
Объем контейнера |
300 ~ 2000 |
Диаметр шеи |
15 ~ 45 |
Максимум. диаметр контейнера |
90 |
Максимум. высота контейнера |
350 |
Количество вагонов |
40 |
Количество нагревательных панелей |
2 |
Всего инфракрасные обогреватели |
40 |
Количество зон нагрева |
12 |
Мощность нагрева |
32 |
Максимум. тепловая мощность |
40 |
Суммарная мощность |
45 |
Рабочее давление воздуха |
5 ~ 8 |
Давление выдувного воздуха |
35 |
Охлаждающая способность |
4500 |
Расход охлаждающей воды |
3000 |
Температура охлаждающей воды |
7 ~ 13 |
Рабочее давление |
5 ~ 7 |
h1 Общая высота |
2,31 |
h2 Высота экрана |
2,13 |
L1 Общая длина |
2,8 |
W1 Общая ширина |
1,8 |
вес |
4200 |
EXPOSITION OF FULL SHINE'S MACHINE MODEL |
|
|
SCREW DIAMETER(M/M) |
MACHINE SERIES |
MOLD HEAD(DIE HEAD) |
MOLD STATION |
PRODUCT TYPE |
FS- |
40 |
(H) Horizontal |
(S) Single Mold Head |
(S) Single Mold Station |
(O) Original |
45 |
(P) Parallel |
(D) Double Mold Heads |
(D) Double Mold Stations |
(C) Two Colors |
55 |
(O) Standard / Oblique |
(T) Three Mold Heads |
|
(D) Two Layers |
65 |
(A) Pneumatic |
(F) Four Mold Heads |
|
(T) Three Layers |
75 |
(L) Frontal |
(E) Eight Mold Heads |
|
(F) Four Layers |
80 |
(I) Lateral |
|
|
(L) Six Layers |
90 |
|
|
|
(V) View Stripe |
100 |
|
|
|
(P) PC baby bottle |
Example |
FS- |
65 |
P |
D |
S |
D |
Model |
FS-2000AD |
FS-2000AS |

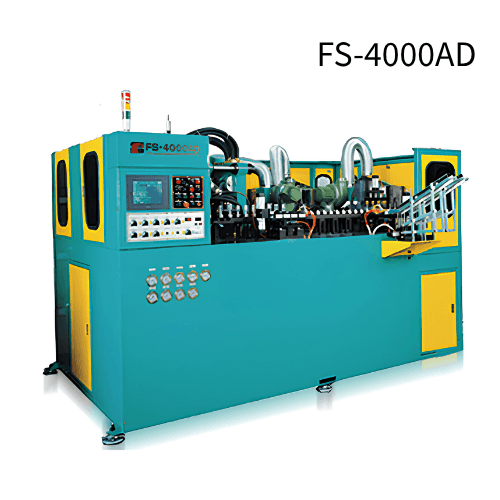

FS-4000AD |
1 |
Production output |
pcs/per-hr |
1600~2400 |
600~1000 |
3200-4000 |
2 |
Number of cavities |
mm |
2 |
1 |
4 |
3 |
Cavity stroke |
mm |
114.3 |
304.8 |
114.3(76.2) |
4 |
Clamping stroke |
mm |
130 |
320 |
130 |
5 |
Stretching stroke |
mm |
350 |
380 |
350 |
6 |
Clamping system |
|
Hydraulic Toggle |
Hydraulic Toggle |
Hydraulic Toggle |
7 |
Container volume |
ml |
300~2000 |
7000 |
1500(300) |
8 |
Neck diameter |
mm |
15~45 |
55~125 |
Ø15~30 |
9 |
Max. container diameter |
mm |
90 |
90 |
Ø90(Ø50) |
10 |
Max. container height |
mm |
350 |
335 |
320 |
11 |
Number of carriage |
|
40 |
18 |
80 |
12 |
Number of heating panel |
|
2 |
3 |
4 |
13 |
Total infrared heaters |
|
40 |
72 |
64 |
14 |
Number of heating zones |
|
12 |
10 |
24 |
15 |
Heating power |
KW |
32 |
95 |
80 |
16 |
Max. heating power |
KW |
40 |
115 |
96 |
17 |
Total power |
KW |
45 |
135 |
402 |
18 |
Operating air pressure |
kg/cm2 |
5~8 |
5~8 |
5~8 |
19 |
Blowing air pressure |
kg/cm2 |
35 |
35 |
2400 |
20 |
Cooling capacity |
kcal/hr |
4500 |
4500 |
35 |
21 |
Cooling water flow rate |
liter/hr |
3000 |
3000 |
4500 |
22 |
Cooling water temperature |
°C |
7~13 |
7~13 |
7500 |
23 |
Operating pressure |
kg/cm2 |
5~7 |
5~7 |
5~7 |
24 |
h1 Overall height |
M |
2.31 |
2.31 |
2.31 |
25 |
h2 Shield height |
M |
2.13 |
2.13 |
2.13 |
26 |
L1 Overall length |
M |
2.8 |
3.3 |
4.3 |
27 |
W1 Overall width |
M |
1.8 |
1.8 |
2.2 |
28 |
Weight |
kg |
4200 |
5200 |
6000 |
Функция открытия / закрытия пресс-формы и пресс-форма
Роботизированные руки для транспортировки преформ и готовых ПЭТ-бутылок
ЭЛЕКТРОННАЯ СИСТЕМА УПРАВЛЕНИЯ
Сенсорный экран и панель управления
Машина для формования с раздувом
Система подачи преформ
Система подачи преформ машины для формования с раздувом
