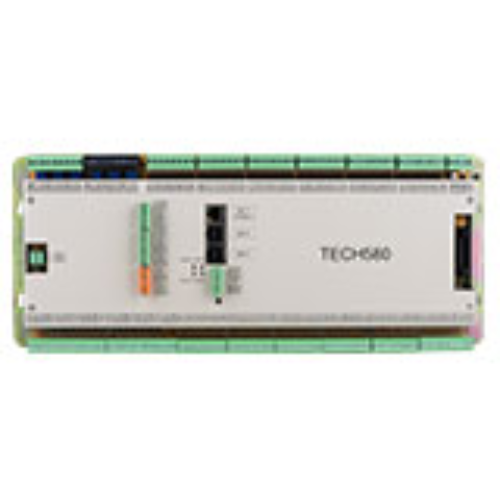

Контроллер SANDAL II
Технические характеристики
| Размеры / В * Ш * Г (мм) | 410 * 170 * 58,6 | PB (вход IO) | 48 + 2 |
| ПК (выход IO) | 48 + 2 (специальные функциональные точки) | Реле | Нет, требуется внешнее подключение |
| Вход температуры TEMP | Стандарт с внешними 12 сегментами, расширяемый | Аналоговый вход | 12 каналов + 4 каналов |
| Аналоговый выход | 12 （V） +4 （V） | Расширение ввода-вывода (вход + выход) | доступно для IO88 (8 PB + 8 ПК) |
| Общение | НЕТТО * 3 CAN * 2 | Переключатель питания | DC24V |

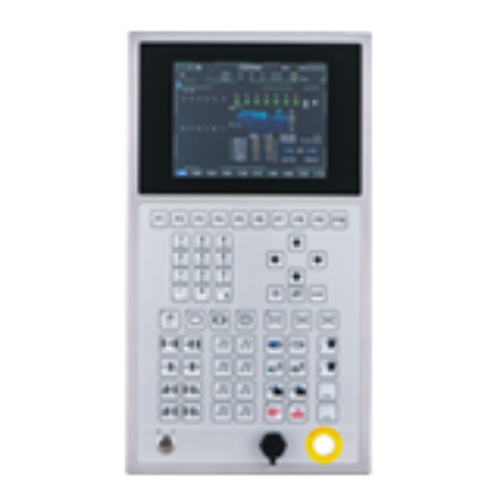

Q12A
Спецификация Q12A
Главный параметр | |||
Размеры / В * Г (мм) | 339 * 600 | Центральный процессор | AM3354 32 бит @ 800 МГц |
Тип ЖК-дисплея | 12,1-дюймовый светодиод | Разрешение ЖК-дисплея | 800 * 600 |
Скорость передачи | 38400 бит / с | Рабочая Температура | -10 ℃ ~ 50 ℃ |
Температура хранения / относительная влажность | -20 ℃ ~ 85 ℃ / 85% относительной влажности | Общение | NET * 2 、 CAN * 1 、 RS232 * 1 |
Карта памяти | USB * 1 | ||

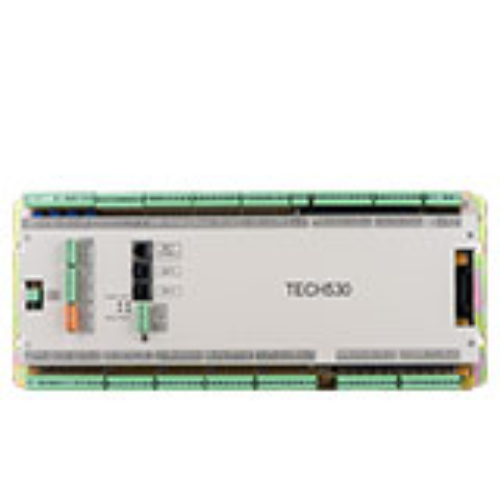

КОНТРОЛЛЕР СМЧ
Главный параметр | |||
Размеры / В * Ш * Г (мм) | 424 * 180 * 46,5 | Ввод точек ввода-вывода | 16 |
ПК (ввод точек ввода-вывода) | 48 | Температурный вход TEMP (аналоговый вход) | 24 |
Аналоговый вход | 7 | Аналоговый выход | 4 （V） |
КОДЕР | Необязательно * 2 | Общение | NET * 1 ， ETHERCAT * 2 ， CAN * 2 |
Переключатель питания | DC24V | ||
Q12A
Главный параметр | |||
Размеры / В * Г (мм) | 339 * 600 | Центральный процессор | AM3354 32 бит @ 800 МГц |
Тип ЖК-дисплея | 12,1-дюймовый светодиод | Разрешение ЖК-дисплея | 800 * 600 |
Скорость передачи | 38400 бит / с | Рабочая Температура | -10 ℃ ~ 50 ℃ |
Температура хранения / относительная влажность | -20 ℃ ~ 85 ℃ / 85% относительной влажности | Общение | NET * 2 、 CAN * 1 、 RS232 * 1 |
Карта памяти | USB * 1 | ||

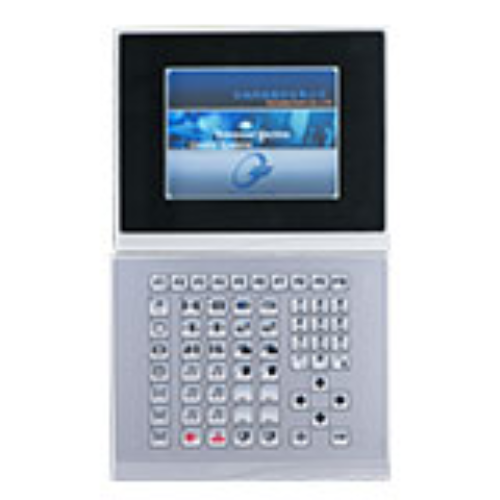

Q8A
Главный параметр | |||
Размеры / В * Г (мм) | 260 * 470 | Центральный процессор | AM3354 32 бит @ 800 МГц |
Тип ЖК-дисплея | 8,0 ”светодиод | Разрешение ЖК-дисплея | 800 * 600 |
Скорость передачи | 38400 бит / с | Рабочая Температура | -10 ℃ ~ 50 ℃ |
Температура хранения / относительная влажность | -20 ℃ ~ 85 ℃ / 85% относительной влажности | Общение | NET * 1 、 CAN * 1 、 RS232 * 1 |
Карта памяти | USB * 1 | ||
Контроллер AK628
Главный параметр | |||
Размеры / В * Ш * Г (мм) | 227 * 424 * 56,5 | PB (вход IO) | 24 |
ПК (выход IO) | 24 | Реле | 11 （5 занятий + 3 балла + 3 других） |
Вход температуры TEMP | 6 （5 температур материала + 1 температура масла） | Аналоговый вход | 4 канала |
Аналоговый выход | 2 （A） // 2 （V） +1 （A） | Расширение ввода-вывода (Вход + выход) | доступно для IO88 (8 PB + 8 ПК) |
Общение | RS232 * 1 | Переключатель питания | DC24V |

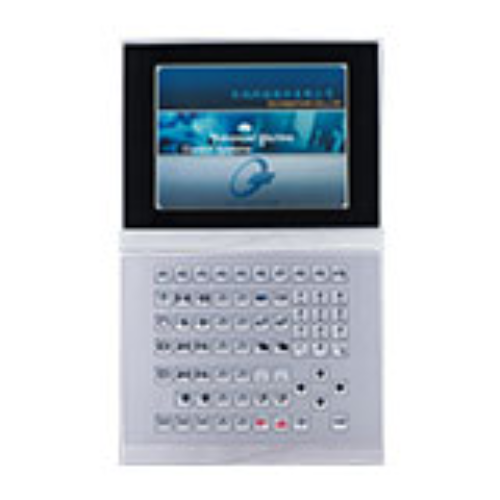

Q8M
Главный параметр | |||
Размеры / В * Г (мм) | 260 * 470 // 400 * 240 | Центральный процессор | PXA270 32 бит @ 520 МГц |
Тип ЖК-дисплея | 8,0 ”светодиод | Разрешение ЖК-дисплея | 800 * 600 |
Скорость передачи | 38400 бит / с | Рабочая Температура | -10 ℃ ~ 50 ℃ |
Температура хранения / относительная влажность | -20 ℃ ~ 85 ℃ / 85% относительной влажности | Общение | RS232 * 1 + опционально * 1 |
НЕТТО * 1 | |||
Карта памяти | USB * 1 | ||
