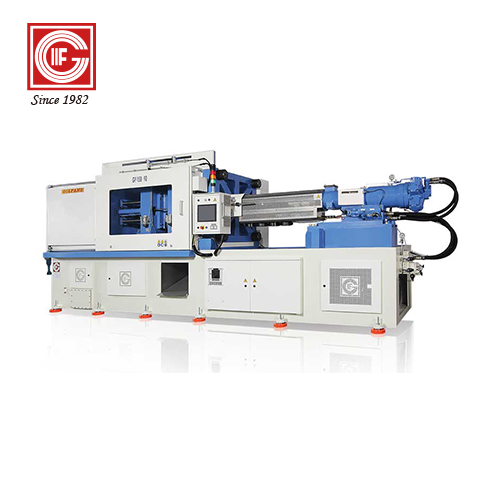

Одноступенчатая формовочная машина для литья под давлением - серия IB

<● The mechanical design is based on the blueprint of the general-purpose injection molding machine. Simply with the fundamental knowledge about injection molding machine, any technician can competently operate and maintain Golfang’s machine.>
● Цена оборудования является разумной, что снижает инвестиционные затраты клиента на машины и пресс-формы, одновременно повышая конкурентоспособность продукции и маркетинга.
● Горизонтальная машина обеспечивает эргономичность работы и обслуживания и обеспечивает отличное взаимодействие между человеком и машиной.
● Конструкция пресс-формы использует метод общей основы плесени. Просто с изменением формы, форму, вес или даже длину продукта можно манипулировать. Такая механическая особенность экономит продюсерам много времени на выравнивание пресс-формы и уменьшает дорогостоящий найм большого опыта в области замены пресс-формы. Это уменьшает стоимость пресс-формы и, таким образом, повышает преимущества конкурентоспособности по заказам, которые отвечают современным требованиям маркетинга для высокой множественности, но с низким монотонностью в производственных приложениях.

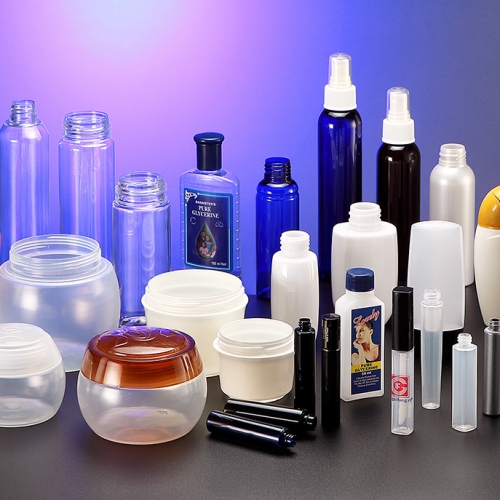

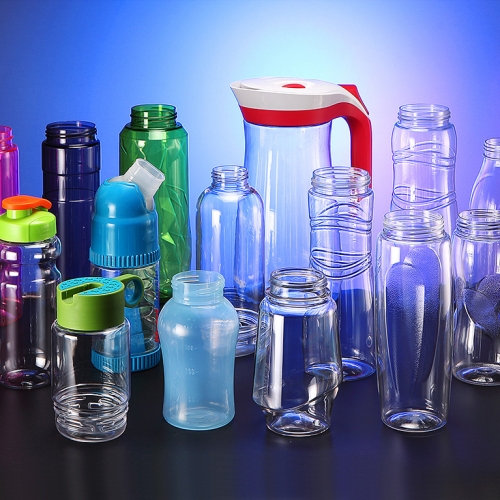

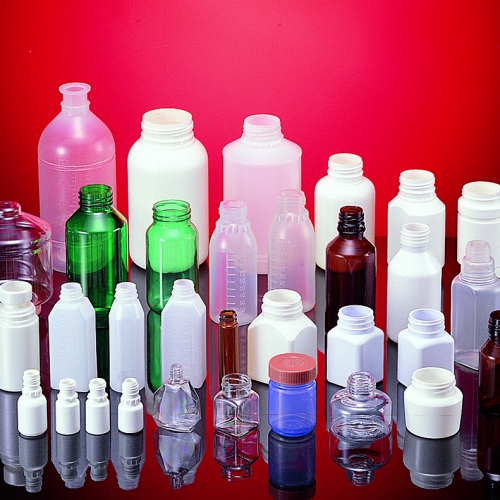

● Машина наиболее подходит для производства высококачественных и высококачественных продуктов, таких как бутылочки для кормления ребенка и косметические контейнеры, в которых готовые изделия имеют ровный рот, отличную герметизацию, круглое и гладкое тело и низ, превосходное качество и отсутствие шва.
● Большое разнообразие смол применимо для комплексного производства, в том числе: ПК PP PE PS AS PMMA PET PETG TPR PES PPSU PA K-Resin.

МОДЕЛЬ №.	ЕД. ИЗМ	GF / IB-100			GF / IB-140			GF / IB-170
ИНЪЕКЦИЯ - ВИНТОВЫЙ ВИНТ
		I06			I08			I10
Диаметр винта.	мм	40	42	45	45	50	55	60	65	70
Inj. Вместимость	см3	135	150	170	250	300	365	600	700	800
Inj. давление	кг / см2	1715	1555	1355	1880	+1520	+1260	1555	1320	1140
Inj. Ставка	см3/ сек	115	125	145	132	165	200	185	220	250
Скорость вращения винта	RPM	25 - 200			20 - 190			20 - 160
Уплотнительная сила дюзы	тонны	4			4,3			4,3
подогреватель	кВт	8,5			17,2			19,2
СИСТЕМА ОТОБРАЖЕНИЯ БУСТЕРОВ ЗАЖИМНОГО ДАВЛЕНИЯ
Зажимная сила	тонны	100			140			170
Die Open Force	тонны	10			10			10
Пространство между галстуками	HV (мм)	370 x 430			470 x 600			740 x 540
Размер плиты	HV (мм)	570 x 640			710 x 840			1030 x 830
Зажимной ход	мм	475			575			1000
CORE UNIT
Количество станций	& NBSP; -	2			2			2
БЛОКИРОВКА
Рабочее давление	кг / см2	210			210			210
Выход насоса	л / мин	105			135			150
Двигатель привода насоса	HP	30			40			50
Крышка масляного бака.	L	530			725			1000
Комп. Воздух	кг / см2	8 - 35			8 - 35			8 - 35
ИЗМЕРЕНИЕ МАШИНЫ
Габаритный размер	метр	5.3x1.3x2.8			6.2x1.42x2.9			8x1.8x3.4
Вес машины	тонны	7,3			11			18,2
ЭНЕРГОСБЕРЕЖЕНИЕ
Охлаждающая вода (под 25oC)	Ккал / час	10000			15000			19000
Охлажденная вода (ниже 10oC)	Ккал / час	7000			10000			15000
Воздушный компрессор	л / мин	250			300			500
Источник питания	кВт	30			45			60



※ Golfang оставляет за собой право изменять вышеуказанную спецификацию в соответствии с требованиями продукта.

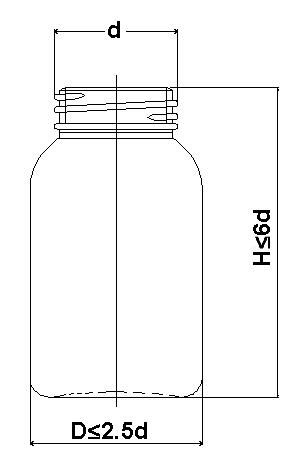

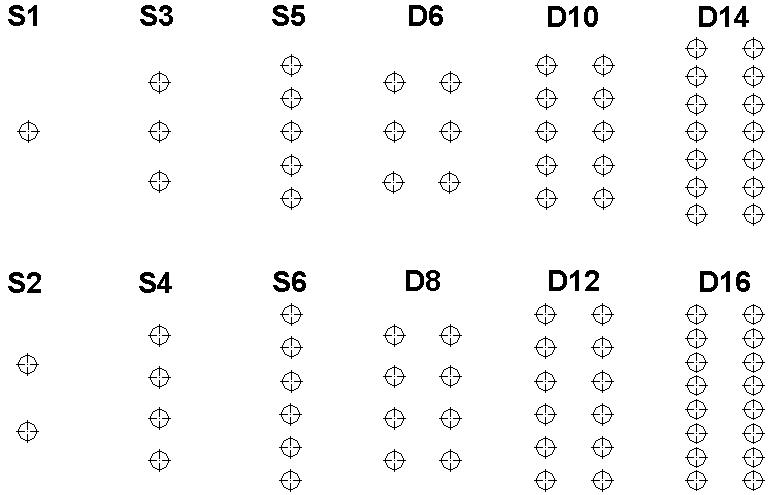

Модель №.	d Развернуть Диаметр. / Мм	D (макс.) / Мм	H (макс.) / Мм	Максимум. Cap./cc.	WG / Gram	Таймер цикла / сек.	Производство / час / бутылка
IB-100-S1	95	120	180	1600	120	22 - 40	90 - 160
IB-100-S2	68	100	160	500	60	20 - 30	240 - 360
IB-100-S3	55	95	160	360	40	16 - 28	380 - 670
IB-100-S4	50	70	160	260	30	12 - 24	600 1200
IB-100-S5	43	55	160	240	24	10 - 20	900 - 1800
IB-100-S6,	38	45	160	200	20	9 - 20	1100 - 2400
IB-100-S7	25	40	150	120	17	9 - 18	1400 - 2800
IB-100-S8	20	35	120	60	15	9 - 16	1800 - 3200
IB-100-S10	17,5	30	100	40	12	9 - 14	2500 - 4000
IB-100-S12	15	25	80	30	10	9 - 12	3600 - 4800
IB-140-S1	125	200	200	3000	250	25 - 65	55 - 140
IB-140-S2	100	180	175	1200	125	22 - 40	180 - 320
IB-140-S3	80	150	175	700	80	20 - 30	360 - 540
IB-140-S4	70	120	175	600	60	18 - 28	500 - 800
IB-140-S5	60	95	175	400	50	17 - 27	670 - 1000
IB-140-S6,	50	75	175	320	40	16 - 24	900 - 1350
IB-140-D8	55	80	150	300	30	12-18	1600 - 2400
IB-140-D10	50	80	150	250	25	12-18	2000 - 3000
IB-140-Д12	40	75	150	200	20	12-18	2400 - 3200
IB-140-Д14	30	70	150	150	17,5	10 - 16	3100 - 5000
IB-140-Д16	25	50	150	80	15,5	10 - 16	3600 - 5700
IB-140-Д18	20	45	120	50	14	10 - 16	4000 - 6400
IB-170-S1	150	300	300	12 "Глобус	420	50 - 90	40 - 72
IB-170-S2	80	150	250	8 "Глобус	210	45 - 60	120 - 160
IB-170-S3	70	120	250	6 "Глобус	105	35 - 50	210 - 310
IB-170-S4 / LED	70	120	120	4”	40	19 ~ 23	600 - 750
IB-170-D8 / LED	60	70	120	2”	20	19 - 23	1200 - 1500
IB-170-S8 / LED	45	60	120	2”	20	19 - 23	1200 - 1500
IB-230-S1	160	400	450	16 "Глобус	800	50 - 120	30 - 102
IB-230-S2	125	245	300	8 "Глобус	400	45 - 60	30 - 80
IB-230-S3	95	160	300	6 "Глобус	260	35 - 50	30 - 102
IB-125Y-D14	35	53	110	180	9	7.5 - 8.5	5900 - 6700
IB-125Y-D16	30	50	90	130	6,5	6,8-7,5	7600 - 8400
IB-125Y-D18	24	40	80	60	5	6 - 6,3	10000 - 10800

※ В этом списке используется скорость усадки литья и удельный вес полистирола (PS) в качестве стандарта.

 Вышеуказанные спецификации приведены только для справки и могут меняться в соответствии с дизайном контейнера и общим размером.
