Серия микрокомпьютерных регуляторов температуры (высокий уровень)

Примечание о продукте

• Конструкция базового блока высокого качества, подтверждена всеми требованиями безопасности, все компоненты произведены в Европе, Америке.

Особенности продукта

• Содержит модели как MPR, так и MPE.

• С одновременным многоступенчатым контролем и помочь заказчику снизить затраты.

• Через порт связи установка процедуры хранения файлов.

• Модуль обнаружения утечки электричества / сигнал обрыва цепи предохранителя.

• Запрограммированы различные функции защиты, чтобы избежать человеческой ошибки, вызывающей повреждение термопар, нагревателей и панелей контроля температуры.

Примечание о продукте

• Контроллер температуры горячеканального модуля Muti-Cavity Регулировка температуры 24 ~ 240 зон

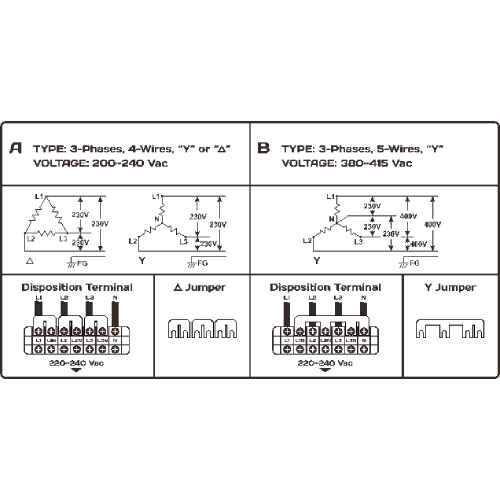

Распределение власти

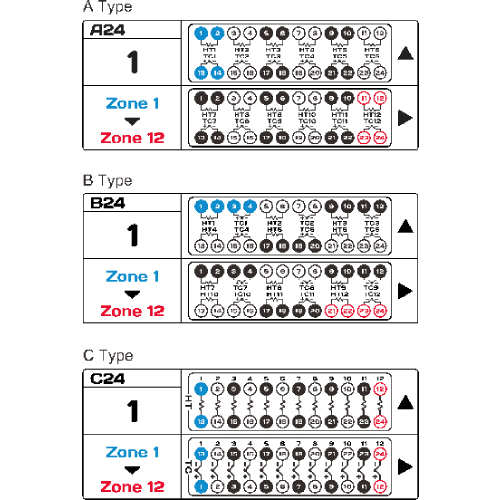

Разъем Проводка

Спецификации HMI

Экраны монитора и управления Введение

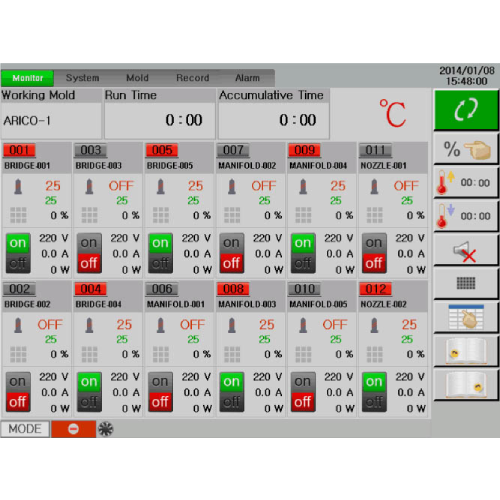

Главное меню монитора ：
Отображение рабочей температуры пресс-формы для каждой зоны, редактируемое имя зоны, практическая температура, выход, данные нагревателя и другие функции.

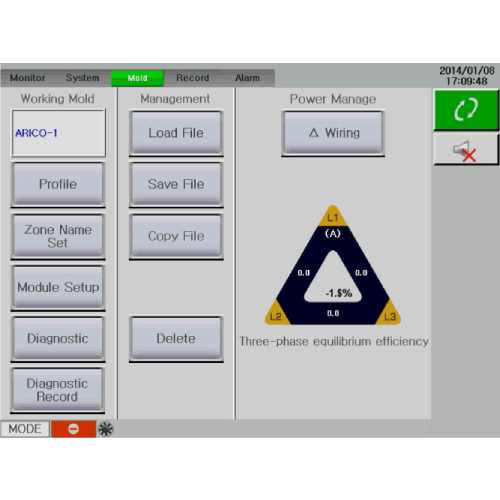

Страница пресс-формы ：
Профиль пресс-формы, установка имени зоны, настройка модуля, диагностика, диагностические записи, загрузка / сохранение / копирование / удаление файлов, управление питанием, проводка.

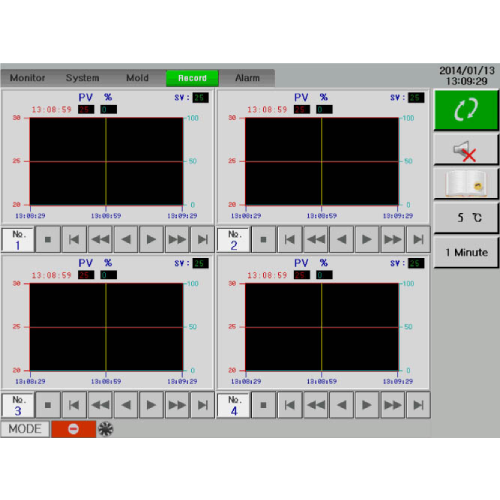

Страница журнала записи кривой ：
Отображение практических значений и процентной кривой выхода; настроить сразу 8 секций.

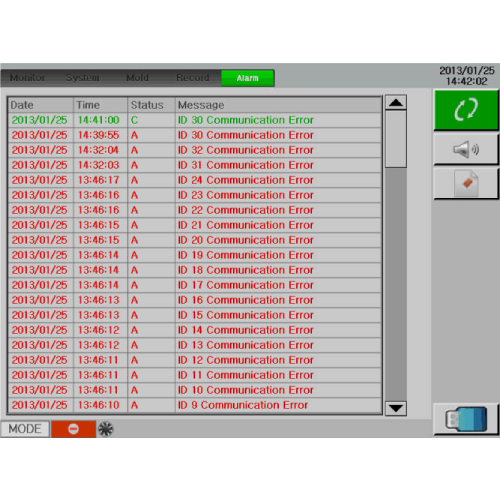

Страница журнала аварийных сигналов ：
Запрос журнала истории аварийных сигналов.

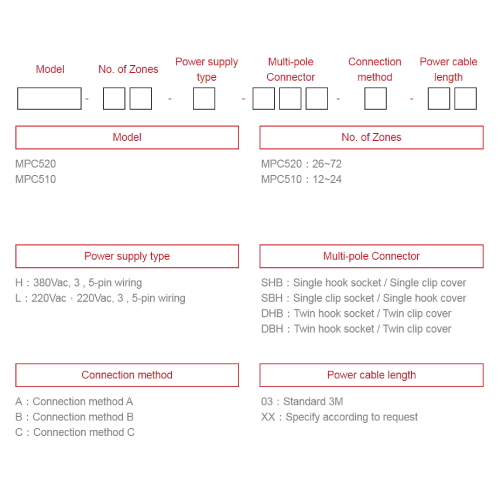

Список заказов

дополнительные аксессуары

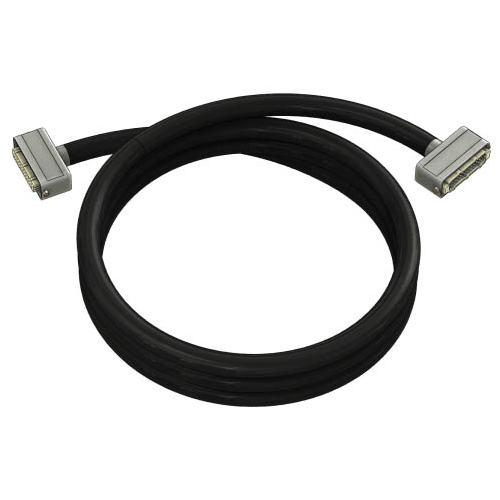

• Удлинительный кабель, глухая лицевая панель, USB, многополюсный разъем

Особенности продукта

• Регулируемая перспектива пользователя: 110 ° ～ 145 °

• Конструкция шкафа стеллажного типа

• USB-порт

• 10,4-дюймовый ЖК-экран TFT SVGA

• Флэш-память NAND 8M + 128M

• Секция модуля 15A 2 зоны / 30A 1 зона

• Плагин модуля разработан для легкого обслуживания

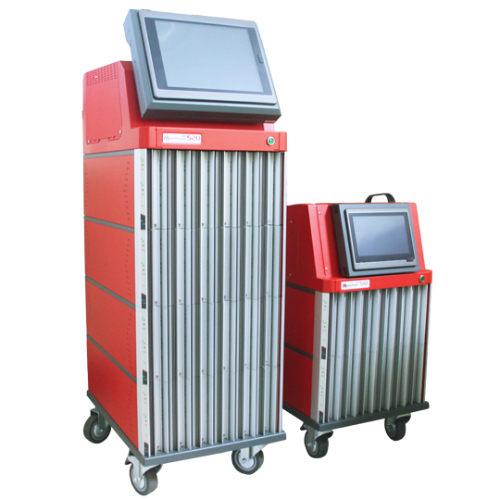

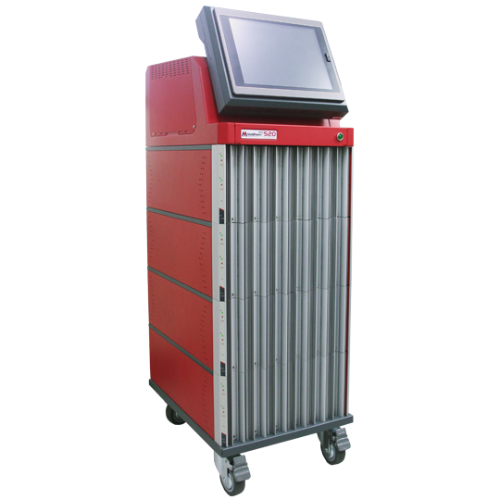

Многогнездный терморегулятор MPC520 с горячим лотком. Один контроллер температуры имеет от 26 до 72 точек и даже до 240 точек в сети. Операции по техническому обслуживанию можно упростить за счет модульной конструкции устройства и конфигурации на основе требований. Затраты на закупку значительно снижаются благодаря уникальному температурному контролю с двумя точками на одном уровне.
Пользовательский интерфейс на основе графического пользовательского интерфейса, а также регулируемый угол обзора легко адаптируются к многоточечному управлению. Функция связи RS485 позволяет одновременно настраивать несколько элементов управления, чтобы упростить необходимые операции. Встроенный и практичный датчик тока и индикаторные функции используются в различных приложениях, особенно в автомобилестроении, для литья заготовок в бутылки и в медицинских расходных материалах, за счет реализации концепции универсального управления.

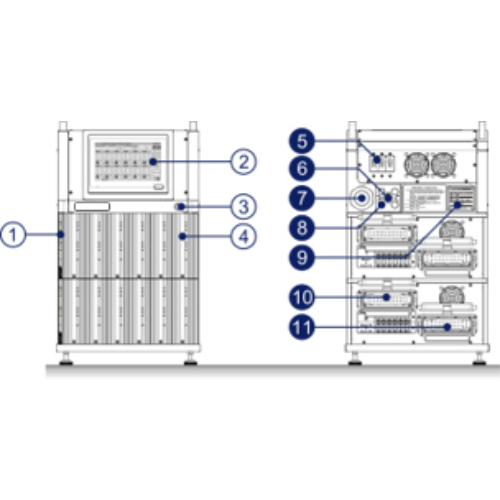

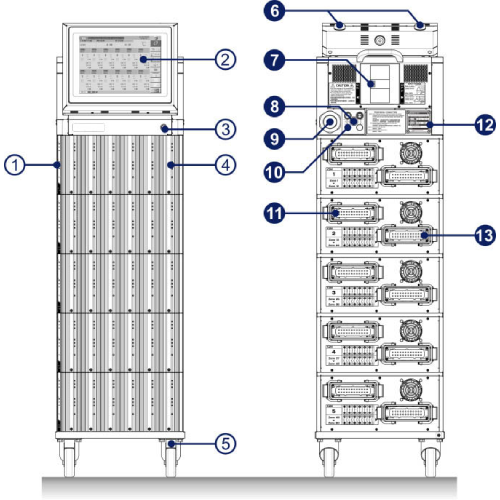

Внешняя схема

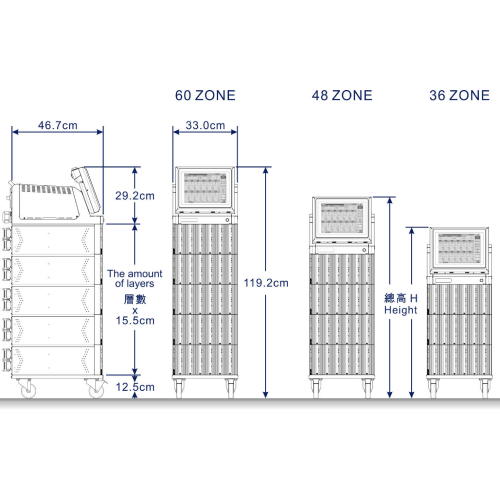

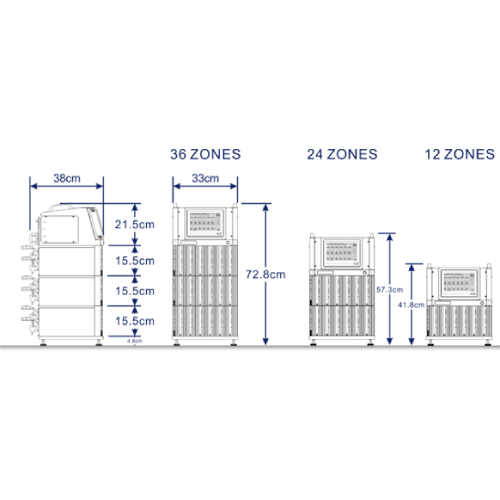

Высота (H) = 41,7 + 15,5 х (количество слоев) см.

1. Маркировка зоны
2. ЧМИ
3. Индикатор питания
4. Модуль контроля температуры.
5. Запираемый ролик
6. Индикатор состояния системы.
7. Главный выключатель питания / NFB
8. Световой индикатор источника повышенного напряжения (OVS).
9. Кабель питания.
10. Порт связи
11. Многополюсный разъем 1
12. Заводская табличка машины
13. Многополюсный разъем 2

Product Features

• Adjustable user perspective: 110°～145°

• Rack type cabinet design

• USB port

• 10.4” TFT SVGA LCD

• NAND Flash 8M +128M

• Module section 15A 2 zone / 30A 1 zone

• The module plug-in designed for maintains easily

External Diagram

1. Zone marking
2. HMI
3. Power indicator
4. Temperature control module
5. Main power switch / NFB
6. Over-voltage/phase-lose source indicator (OVS)
7. Power cable
8. Communications port
9. Machine name plate
10. Multi-pole connector 1
11. Multi-pole connector 2
