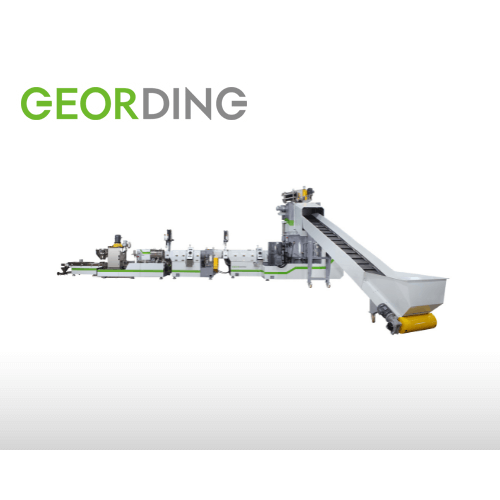

INTEGRATES SHREDDING, EXTRUDING AND PELLETIZING INTO ONE MACHINE
- Smash and mix well, heat, dry
- High productivity, low noise
- Easy operation and low labor cost
- Two stages with venting holes for triple ventilization
- Two stages filter makes material more clean
Model |
GD-85TS-3IN1 |
GD-100TS-3IN1 |
GD-120TS-3IN1 |
GD-150TS-3IN1 |
GD-175TS-3IN1 |
Shredder |
|||||
Conveyor |
1HP*4000(L)*400(W) |
2HP*6000(L)*600(W) |
2HP*6000(L)*800(W) |
2HP*6000(L)*800(W) |
2HP*6000(L)*800(W) |
Size |
Ø760 mm |
Ø1000 mm |
Ø1000~1500 mm |
Ø1000~1800 mm |
Ø1000~2000 mm |
Motor |
40HP |
75HP |
100HP |
125HP |
150HP |
Main Extruder |
|||||
Screw Diameter L/D Ratio |
32 |
36 |
36 |
36 |
36 |
Main Power |
50~75HP |
125~150HP |
150~250HP |
200~400HP |
300~600HP |
Temp. Control |
6 zone |
6 zone |
7 zone |
8 zone |
8 zone |
Heating Capacity |
35KW |
42KW |
65KW |
90KW |
120KW |
Hydraulic Power |
3HP |
5HP |
5HP |
7.5HP |
7.5HP |
Max. Outpou/Hr |
100~250kg |
250~500kg |
400~800kg |
800~1500kg |
1000~1800kg |
Sub-extruder |
|||||
Screw Diameter L/D Ratio |
8~10 |
8~10 |
8~10 |
8~10 |
8~10 |
Power |
20~40HP |
40~50HP |
40~60HP |
60~100HP |
60~150HP |
Temp. Control |
3 zones |
4 zones |
5 zonesP |
6 zones |
6 zones |
Heating Capacity |
18KW |
22KW |
25KW |
37KW |
58KW |
Die Face Cutter |
|||||
Power |
2HP |
3HP |
3HP |
5HP |
7.5HP |
Separator |
|||||
Power |
10HP |
10HP |
10HP |
15HP |
20HP |
Vibration Motor |
|||||
Motor |
1/4HP*2 |
1/4HP*2 |
1/4HP*2 |
1/4HP*2 |
3/4HP*2 |
Blower |
|||||
Power |
5HP |
5HP |
7.5HP |
7.5HP |
10HP |
Storage Barrel |
|||||
Capacity |
1000L |
1000L |
1000L |
1000L |
1000L |
Устройство ручного открывания бака измельчителя при отключении электроэнергии.
Вспомогательный экструдер проводит вторую фильтрацию и вентиляцию для более грязных материалов.
Рамка для торцевой резки изготовлена из нержавеющей стали SUS304 для предотвращения ржавчины и коррозии. Ножи автоматически регулируются запатентованной конструкцией. Нож и матрица всегда устанавливаются под углом 90 градусов. Нет необходимости часто настраивать.
Высокоскоростная сушилка звуконепроницаема благодаря двухслойному уплотнению. Нижний резервуар для воды может собирать сточные воды и фильтровать примеси.
Смотровое окно измельчителя с стеклоочистителем помогает оператору наблюдать в любое время.
Основной экструдер обеспечивает наилучшую подачу, смешивание, вентиляцию, нагрев и производительность, поскольку он разработан с учетом сырья, производительности и степени смешивания заказчика.
Насос циркуляции воды собирает сточные воды и водяной пар из гранулятора и высокоскоростной сушилки.
Циклон собирает гранулы и уменьшает воздействие после высокоскоростной сушилки перед следующим вибрационным грохотом.
Трехслойный вибрационный грохот легко чистить, разбирать и собирать. Можно настроить диаметр отверстия.
Вентилятор с бесшумной конструкцией.
