Роботы с сервоприводом с ЧПУ переменного тока - новая серия Titan

классификация: Инъекционный робот

ALFA AUTO. MACHINERY CO., LTD.

Страна: Китай

Телефон: 86-769-83180326 (237)

факс: 86-769-83180329

Контактное лицо: Kathy Zeng

Запрос сейчас

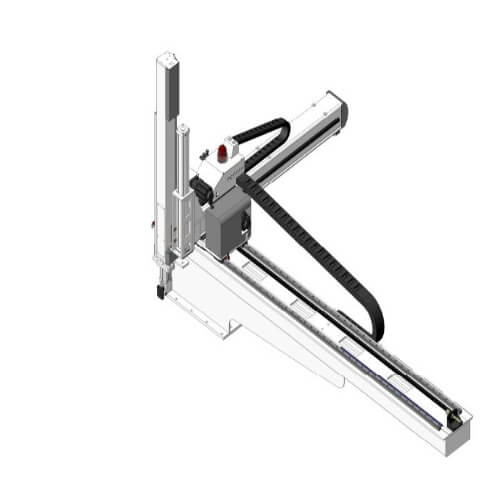

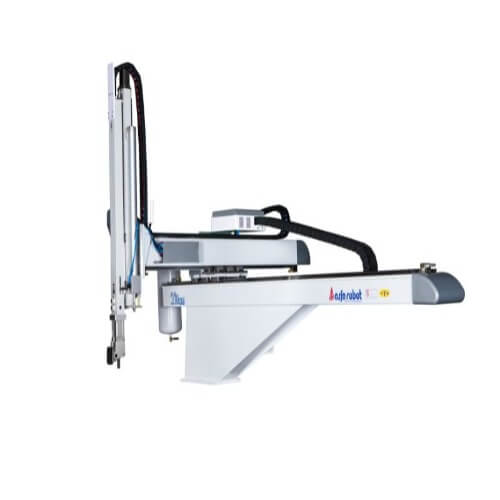

Новая серия Titan применима ко всем типам горизонтальной машины для литья под давлением от 200T до 4000T для выгружаемых продуктов и литников, приводимых в действие трехосевым серводвигателем переменного тока. Максимальная загрузка составляет 50 кг, включая EOAT и продукт. Роботы этой серии в основном применяются для быстрого вынимания или многоразового использования, особенно для изделий с длинной формой, таких как бампер, полоса для отделки дверей.

Общая спецификация:

Источник питания	Рабочее давление	Максимум. допустимое давление	Система привода	поворотный	Система контроля
3øAC220v ± 10v 50 / 60Гц	5kgf / см² 0.49Mpa	8kgf / см² 0.8Mpa	Двигатель с сервоприводом переменного тока	90 ° Fixed пневматический	Микро-компьютер

Основная спецификация: & nbsp;

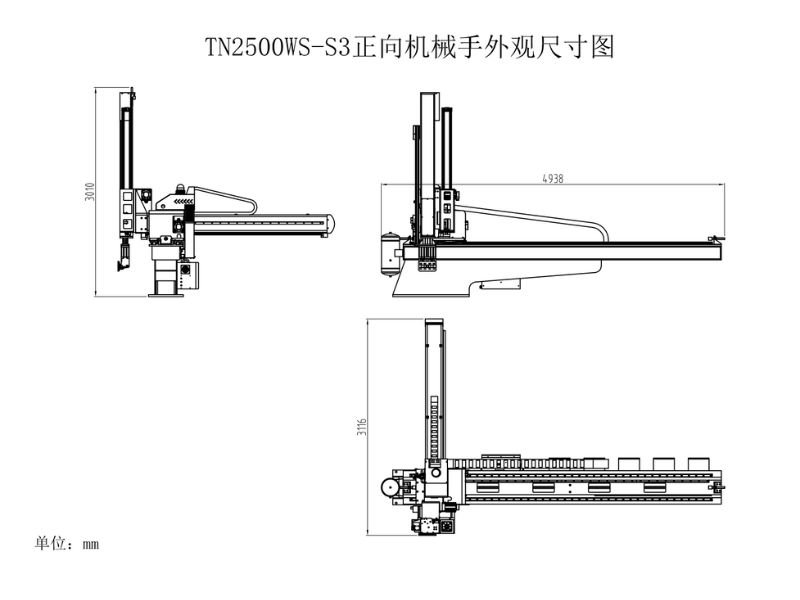

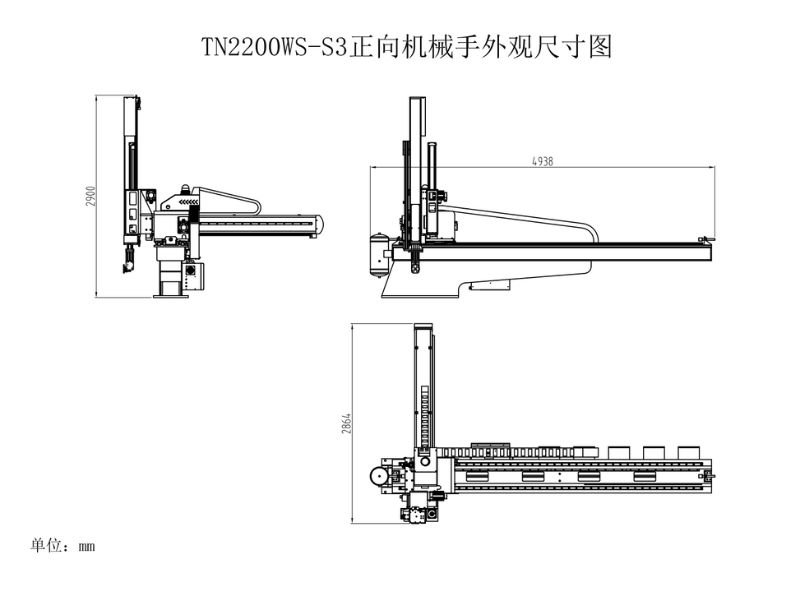

Модель	TN900 WS-S3	TN1100 WS-S3	TN1300 WS-S3	TN1500 WS-S3	TN1700 WS-S3	TN1900 WS-S3	TN2200 WS-S3	TN2500 WS-S3	TN3000 WS-S3
(КВА) Мощность	2.5	2.5	2.5	3,4	3,8	6,3	6,3	6,3	6,3
т) Рекомендуемый IMM	200-350	350-550	400-600	650-1000	850-1300	1000-1600	1600-2500	2000-3000	2500-4000
(Мм) Ход траверса	1500	1800	2000 (2200)	2400 (2700)	2700 (3000)	2700 (3000)	3000 (3200)	3800 (4000)	4000 (4500)
Поперечный штрих(Мм)	275-1075	300-1200	300-1310	450-1660	450-1660	490-1900	490-2100	450-2470	450-2470
Вертикальный ход (мм)	900	1100	1300	1500	1700	1900	2200	2500	3000
Максимум. загрузка(Кг)	5	10	10	15	15	25	35	50	50
Время высыхания (сек)	1,5	1,7	1,9	2,2	3.0	3,5	4,0	4,8	5,5
Время сухого цикла(Сек)	8	10	11	13	14	16	18	22	25
Расход воздуха(NL / цикл)	30	50	50	85	90	95	110	124	130
Вес нетто(кг)	400	460	580	700	750	1500	1600	2500	2800

Air pressure scissors: Air pressure scissors can be installed for runner cutting.

Photoelectric inspection on finished products: The sensor can be installed at the conveyor. Place the finished product on the conveyor to avoid hitting among products.

Tricolor light: installed with tricolor light, so the user can easily check the robot operating state from a distance to workshop management. It can also distinguish the condition of the robots in auto, manual, or failure status.

A&C axis servo driven: The ends of the arm rotary mechanism can be driven by an AC servo motor with multiple angles and gestures.

Middle plate inspection: The position of the middle plate should be checked after mold opened the end position to avoid the runner arm from hitting the middle – plate.

Lubrication function: Manual central lubrication or auto lubrication can be equipped. For auto lubrication, when robot running times achieve a setting value, it will lubricate automatically.

Quick EOAT changing: To realize the quick separation of the EOAT and the robot. It’s simple and can save EOAT changing time.
